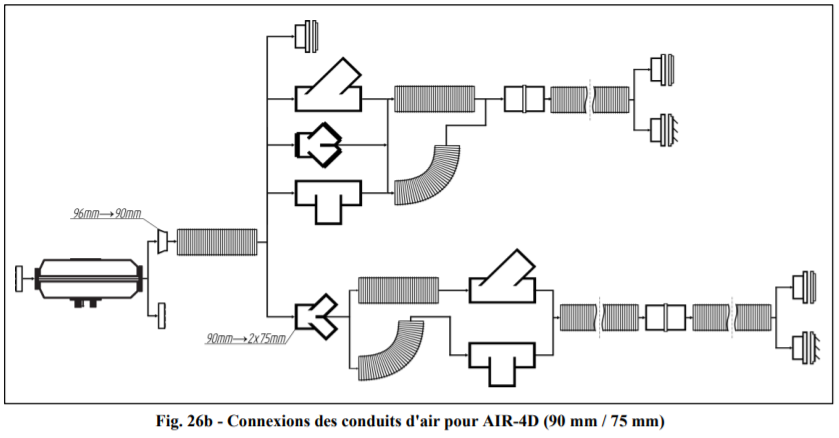

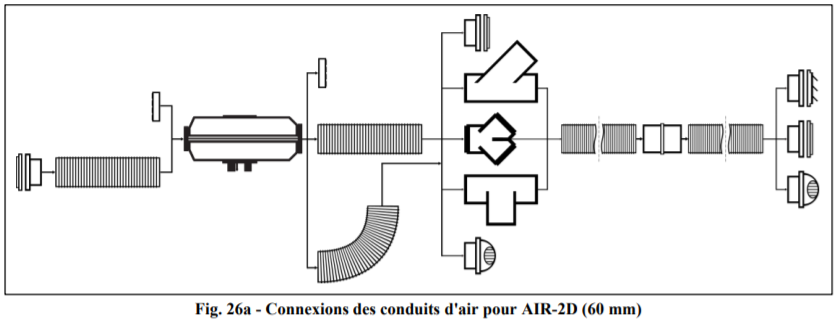

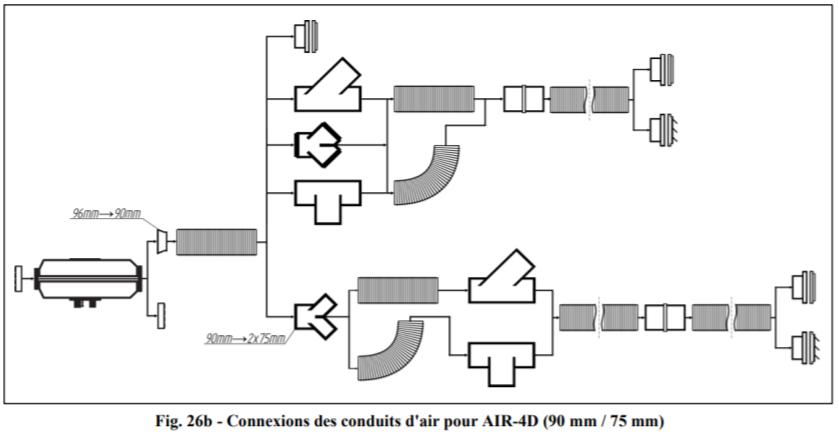

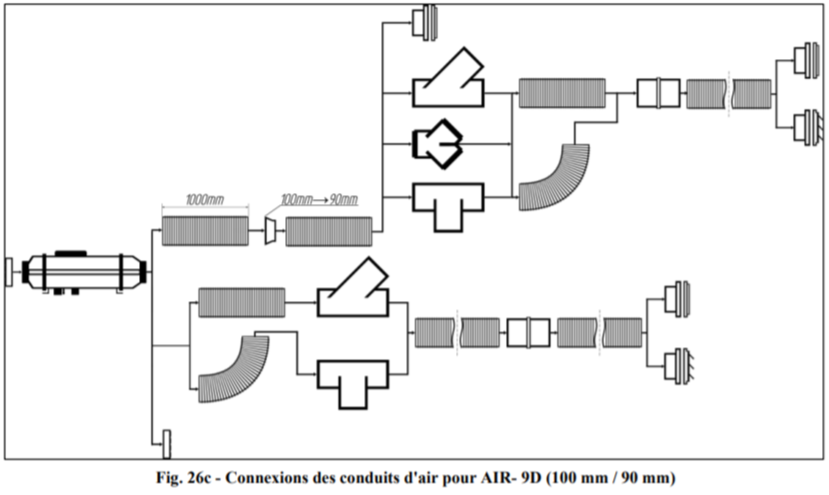

Schéma des conduits d'air
Vous trouverez ci-dessous les schémas de connexion des conduits d'air pour les chauffages à air pulsé Autoterm Air 2D, 4D & 9D.
Veuillez lire les consignes du manuel d'installation, p 25
1. Installation du conduit d'air
2. Distribution du flux d'air
Le système de conduits d'air doit être aussi simple que possible. Les systèmes compliqués entraînent une perte de chaleur.
Installez des conduits d'air sans courbures excessives, ni sections rétrécies. La section transversale du conduit d'air ne doit pas être inférieure à la sortie de l'appareil de chauffage. Un canal DOIT toujours se terminer par une sortie d'air non fermable pour éviter une surchauffe de l'appareil de chauffage, ou lorsque vous installez des conduits d'air à double canaux.
1. Installation du conduit d'air
2. Distribution du flux d'air
1. Installation du conduit d'air
Le système de conduits d'air doit être aussi simple que possible. Les systèmes compliqués entraînent une perte de chaleur.
Ne déformez pas les tuyaux d'air chaud. Cela peut ajouter une résistance supplémentaire au flux d'air chaud et réduire l'efficacité du chauffage.
Installez des conduits d'air sans courbures excessives, ni sections rétrécies. La section transversale du conduit d'air ne doit pas être inférieure à la sortie de l'appareil de chauffage. Un canal DOIT toujours se terminer par une sortie d'air non fermable pour éviter une surchauffe de l'appareil de chauffage, ou lorsque vous installez des conduits d'air à double canaux.
Utilisez uniquement des conduits d'air thermiquement stables, conçus pour une température de fonctionnement jusqu'à 120°C.

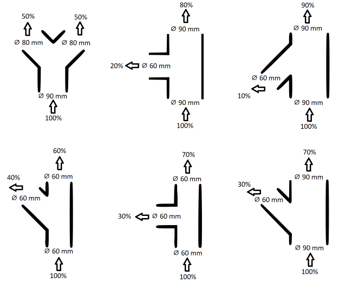

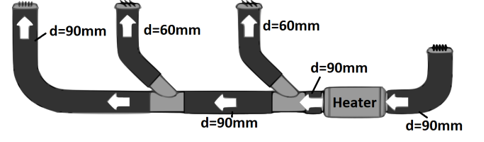

2. Distribution du flux d'air

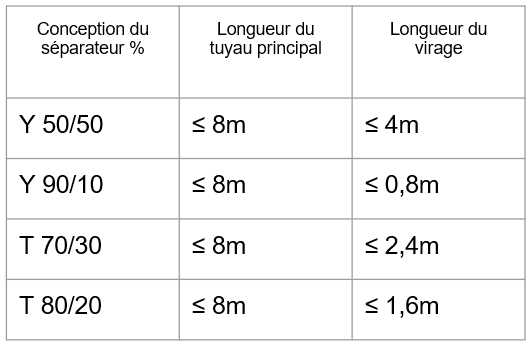

Gardez la longueur totale du tuyau d'air simple inférieure à 8 m
Longueur au pourcentage indiqué à partir de la longueur nominale 8 m
Diviser le flux d'air, vous pouvez prolonger le virage
Gardez la sortie du tuyau d'air principal toujours ouverte (grille). N'installez pas de bouche d'aération refermables.
