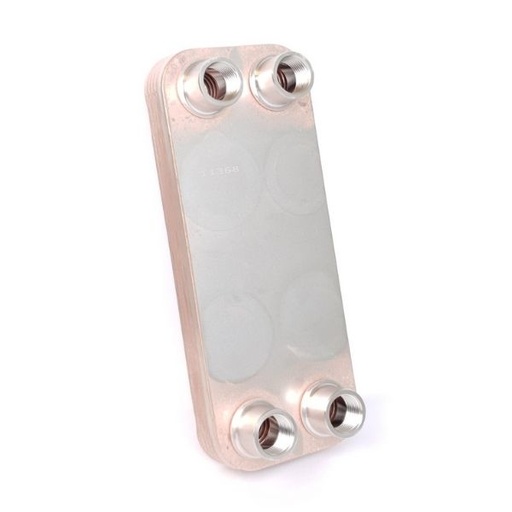

Échangeur de chaleur à plaques EKO AIR 5-8 kW

https://www.autotermfrance.fr/shop/fr064-echangeur-de-chaleur-a-plaques-eko-air-5-8-kw-704 https://www.autotermfrance.fr/web/image/product.template/704/image_1920?unique=018f269

Échangeur à plaques EKO Air 5 à 8 kW : il chauffe l'eau sanitaire instantanément avec le liquide d'un chauffage à eau Autoterm Flow 5D, 5B ou 14D, sans cuve et sans branchement électrique.

REF : FR064


86,61 € 91,17 €

  • Catégories de produit - Chauffage Flow

Cette combinaison n'existe pas.

Ajouter au panier

Expédition sous 24/48h
Retour sous 14 jours
Paiement sécurisé
Conditions générales de vente

Contactez-nous
Options de paiement disponibles
Informations sur le plan de paiement sélectionné

249,36 € puis 1 x 245,10 €

Cliquez pour en savoir plus

Catégories de produit - Chauffage Flow: Aérotherme




Échangeur à plaques EKO Air : l'eau chaude instantanée avec votre chauffage Flow

L'échangeur à plaques EKO Air produit de l'eau chaude instantanée à partir du liquide chaud de votre chauffage à eau. Il se monte en complément d'un Autoterm Flow 5D, d'un Flow 5B ou d'un Flow 14D et prend la chaleur du circuit pour la donner à l'eau du robinet et de la douche.

Pour le voyageur, c'est simple : pas de ballon à faire chauffer, pas de cuve qui stocke l'eau sanitaire, et aucun branchement électrique sur l'échangeur. Il tient dans 227 x 90 x 46 mm : une place que l'on trouve dans un camping-car, un fourgon aménagé ou un bateau.

Pour l'installateur : puissance d'échange 5 à 8 kW, raccords d'entrée et de sortie en filetage 1/2", pression nominale 31 bar à +200 °C, débit maximal 5 m³/h. Des adaptateurs en laiton 1/2" le relient aux durites de liquide de Ø 16, 18 ou 20 mm.

Vous hésitez entre un chauffe-eau instantané et un ballon ? Les chauffe-eaux à serpentin stockent l'eau chaude dans une cuve de 9 à 50 litres, chauffée par le même liquide.

L'échangeur EKO Air en bref
5-8 kWPuissance d'échangeLa chaleur du liquide passe à l'eau sanitaire.
0 LSans cuveL'eau chauffe à son passage, rien n'est stocké.
0 WSans électricitéAucun câble à tirer jusqu'à l'échangeur.
1/2"Raccords filetésAdaptateurs laiton Ø 16, 18 et 20 mm.

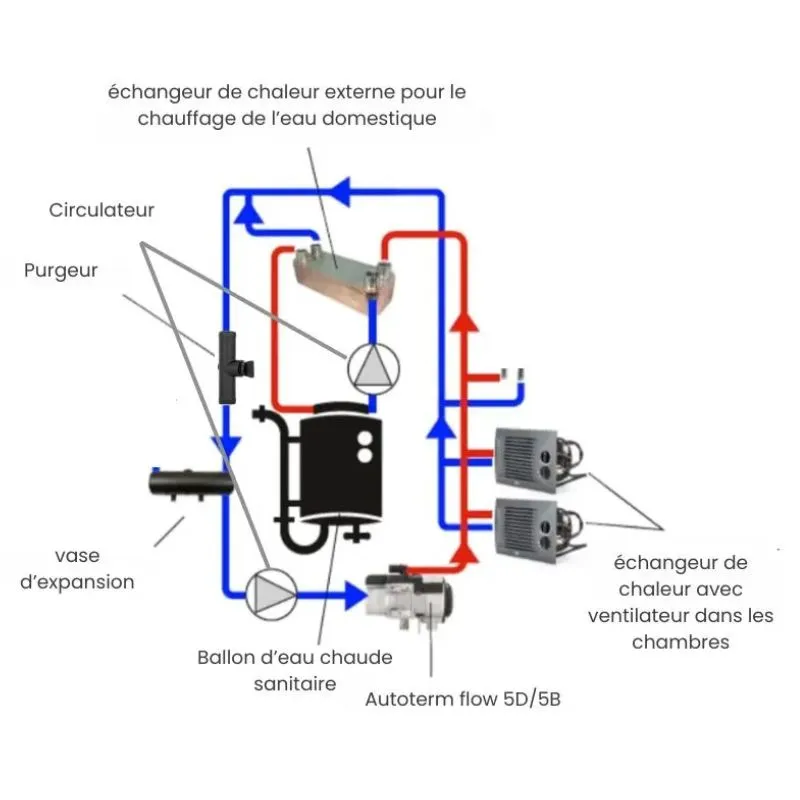

Comment marche un échangeur à plaques ?

Le liquide du chauffage cède sa chaleur à l'eau sanitaire, à travers les plaques.

Le Flow chauffe le liquide

Votre chauffage à eau Autoterm chauffe le liquide caloporteur, qui tourne en circuit fermé.

Circuit du chauffage
L'échangeur transmet la chaleur

Le liquide chaud traverse un côté des plaques et cède sa chaleur, sans toucher l'eau sanitaire.

Plaques de 5 à 8 kW
L'eau sort chaude au robinet

L'eau sanitaire traverse l'autre côté des plaques et arrive chaude au robinet et à la douche.

Eau chaude instantanée
Ce qu'il faut pour le raccorder

Trois familles de pièces, toutes disponibles en boutique.

Un chauffage à eauObligatoire

Flow 5D diesel, Flow 5B essence ou Flow 14D : c'est lui qui chauffe le liquide.

Des adaptateurs 1/2"Laiton

Pour vos durites de Ø 16 mm, Ø 18 mm ou Ø 20 mm.

Des tuyaux de liquideAu mètre

Tuyau de liquide de refroidissement Ø 16 mm ou Ø 18 mm, selon votre circuit.

Données techniques
Échangeur de chaleur à plaques EKO Air 5-8 kW
Puissance d'échange
5 à 8 kW
Raccords entrées / sorties
Filetage 1/2"
Pression nominale
31 bar à +200 °C
Débit maximal
5 m³/h
Dimensions
227 x 90 x 46 mm
Alimentation électrique
Aucune
Compatibilité
Chauffages à eau
Autoterm Flow 5D, Flow 5B, Flow 14D
Raccordement
Adaptateurs laiton 1/2" vers Ø 16, 18 ou 20 mm
!Deux circuits qui ne se mélangent jamais : le liquide caloporteur du chauffage passe d'un côté des plaques, l'eau sanitaire de l'autre. Respectez les entrées et sorties de chaque circuit au montage.
Le conseil de notre technicienBien intégrer l'échangeur au circuit du Flow

L'échangeur ne demande aucun réglage : tout se joue sur la façon dont vous utilisez le chauffage qui l'alimente.

  1. 1Pas de chauffage, pas d'eau chaude : sans résistance, l'échangeur ne chauffe que lorsque le Flow fait circuler le liquide chaud.
  2. 2Programmez le Flow : avec les 3 minuteries du Comfort Control, le liquide est chaud à l'heure de la douche.
  3. 3Restez sous 5 m³/h : c'est le débit maximal annoncé pour l'échangeur.

Besoin d'aide pour concevoir votre circuit ? Appelez notre service technique au 03 59 82 87 00, écrivez-nous ou passez par notre service réparation.

Questions fréquentes
Qu'est-ce qu'un échangeur à plaques ?
C'est un chauffe-eau instantané sans cuve : le liquide chaud d'un chauffage à eau traverse un côté des plaques et chauffe l'eau sanitaire qui passe de l'autre côté.
Avec quels chauffages fonctionne l'échangeur EKO Air ?
Avec les chauffages à eau Autoterm Flow 5D, Flow 5B et Flow 14D. Toute la gamme est dans nos chauffages à eau.
L'échangeur à plaques a-t-il besoin d'électricité ?
Non, l'échangeur lui-même n'a aucun branchement électrique : seul votre chauffage à eau Flow est raccordé au circuit électrique du véhicule.
Échangeur à plaques ou chauffe-eau à serpentin : que choisir ?
L'échangeur donne de l'eau chaude instantanée, sans stockage et dans peu de place. Un chauffe-eau à serpentin garde une réserve d'eau chaude dans sa cuve, chauffée par le même liquide.
Peut-on installer un échangeur EKO Air dans un bateau ?
Oui, il est prévu pour les bateaux comme pour les camping-cars et les fourgons aménagés, avec un chauffage à eau Flow à bord.
Chauffage à eau ou chauffage à air : lequel pour avoir de l'eau chaude ?
Avec un chauffage à eau Flow, l'eau sanitaire chauffe par un échangeur à plaques ou un chauffe-eau à serpentin. Avec un chauffage à air Autoterm Air, elle chauffe dans un chauffe-eau Air. Le détail est dans notre comparatif chauffage à eau ou à air pulsé ; les pièces du circuit sont dans nos accessoires de chauffage à eau.
