Y ⌀ 90 x 75 x 75 mm (angle 120°C)
REF : DE029
| Catégorie de produit: Raccord en Y |
| Compatible avec - Tuyau: 4D, 9D |
| Diamètre ø: 90mm, 75mm |
Expédition sous 24/48h
Retour sous 14 jours
Paiement sécurisé
Conditions générales de vente

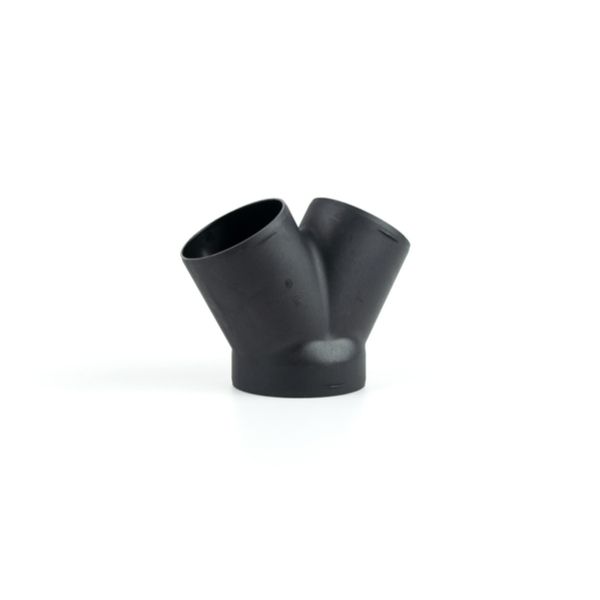

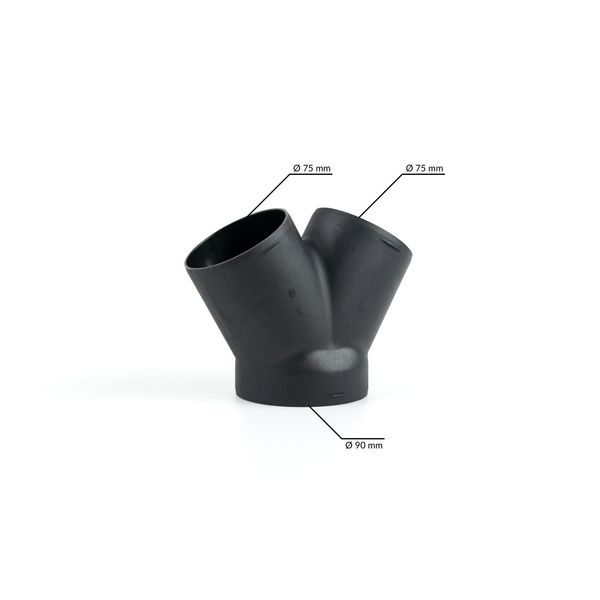

Adapteur Y Ø 90 x 75 x 75 mm
Adaptateur en forme de Y avec angle 120°C pour gaine de chauffage Ø 90 mm (DE015) et gaine de chauffage Ø 75 mm (DE014).
Convient aux chauffages suivants :
- Autoterm Air 4D
- Autoterm Air 8D
- Autoterm Air 9D

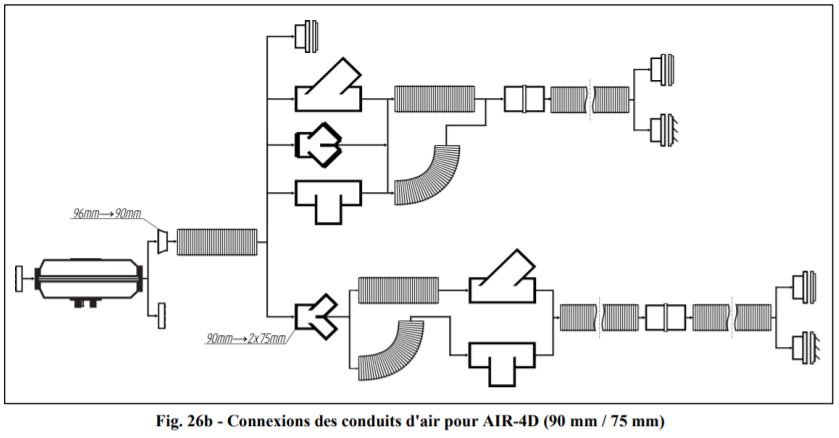

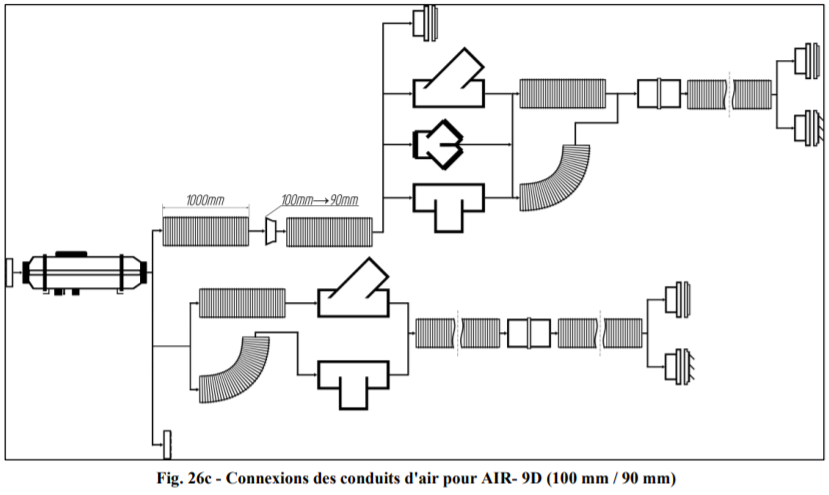

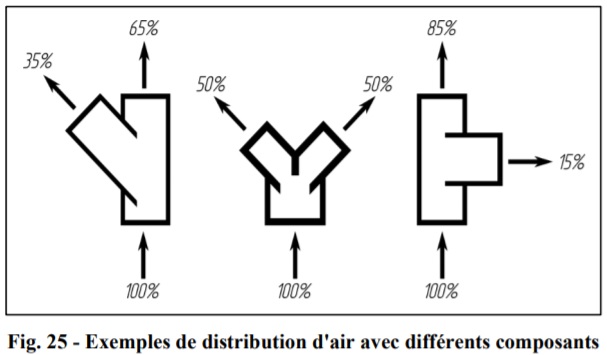

Information : Des adaptateurs en T ou Y peuvent être ajoutés au conduit d'air du chauffage pour distribuer l'air chaud (Fig. 26). Les adaptateurs réduisent le débit total d'air chaud (Fig. 25). Afin de vous assurer que l'option que vous avez sélectionné pour l'installation des conduits d'air est acceptable et n'entraînera pas une réduction massive du débit d'air chaud ou une surchauffe du l'appareil de chauffage, vous devez considérer la distribution de l'air avec les différents composants.
Le système de conduit d'air doit toujours commencer par le diamètre désigné pour le type de chauffage (2D : 60 mm, 4D : 90 mm, 9D : 100 mm), après que ce diamètre puisse être réduit en utilisant différents adaptateurs (voir Fig. 6b/c). L'utilisation de diamètres plus petits que ceux désignés pour le démarrage du système, à la sortie d'air chaud de l'appareil, entraîne une surchauffe de l'appareil de chauffage. Le premier mètre du conduit d'air doit être aussi droit que possible et au diamètre du chauffage .
Le système de conduits d'air doit être aussi simple que possible. Les systèmes compliqués entraînent une perte de chaleur.
Lorsque vous utilisez des conduits d'air à double canaux, un canal doit toujours se terminer par une sortie d'air non fermable.
Veuillez lire les instructions du manuel d'installation, p 28 conduit d'air.
Y 90 x 75 x 75 mm
Questions/Réponses
Le Y a une répartition de l'air : 50% / 50%
