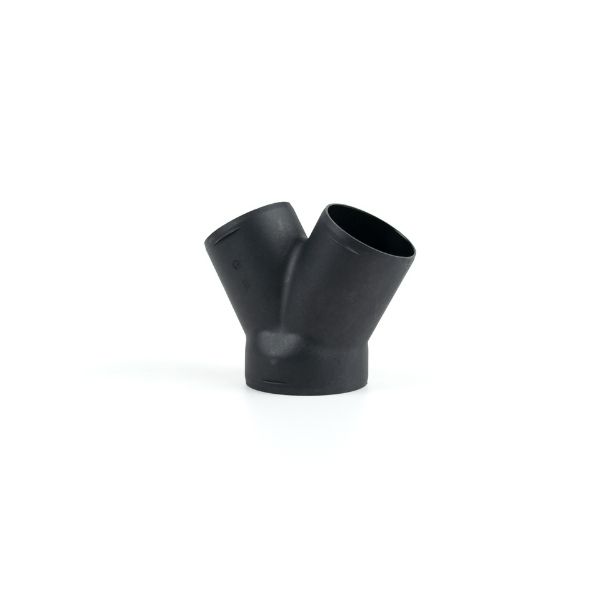

Y ⌀ 75 x 60 x 60 mm (angle 120°C)

https://www.tigerexped.fr/web/image/product.template/30/image_1920?unique=040c5ef
(0 avis)

 Distribuez efficacement l'air chaud dans votre habitacle avec ce raccord en Y, angle 120°C. Conçu pour les gaines de 60mm et 75mm.


REF : DE025

9,26 € 9.26 EUR 9,26 €

9,26 €

Not Available For Sale

  • Compatible avec
  • Type d'accessoire
  • Diamètre

Cette combinaison n'existe pas.

Compatible avec: 4D/9D
Type d'accessoire: Raccord en Y
Diamètre: 75mm
Faites réaliser votre installation par un de nos professionnels agréés et bénéficiez d'une extension de garantie de 3ans !  Avec notre carte, trouvez un installateur près de chez vous !
Indiquez lui vos besoins et il s'occupe de tout ! (commande + pose)

Livraison offerte dès 250 € TTC - Livraison 3 à 5 jours ouvrés (août)
Retour sous 14 jours
Paiement sécurisé


Conditions générales de vente

Adapteur Y Ø 75 x 60 x 60 mm

Adaptateur en forme de Y avec angle 120°C pour gaine de chauffage Ø 75 mm (DE014) et gaine de chauffage Ø 60 mm (DE013).


Convient aux chauffages suivants :

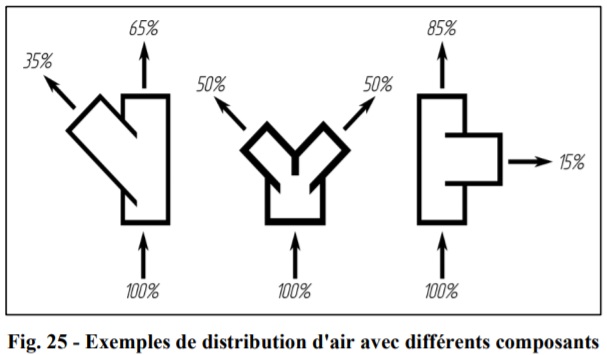

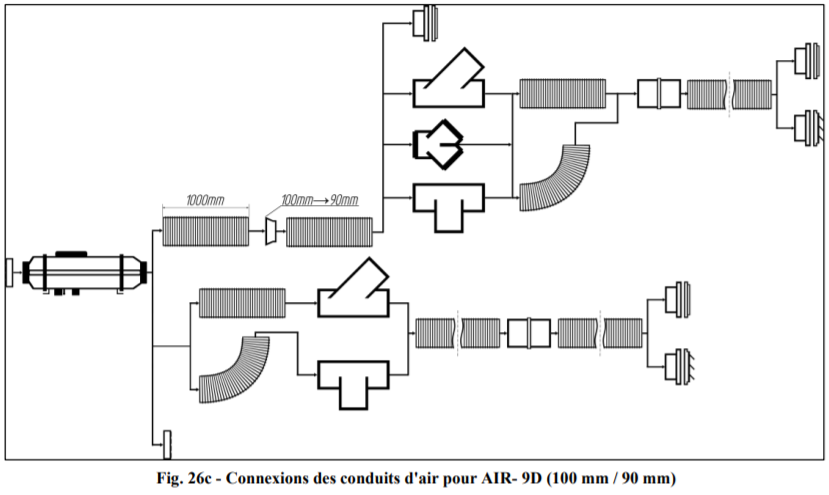

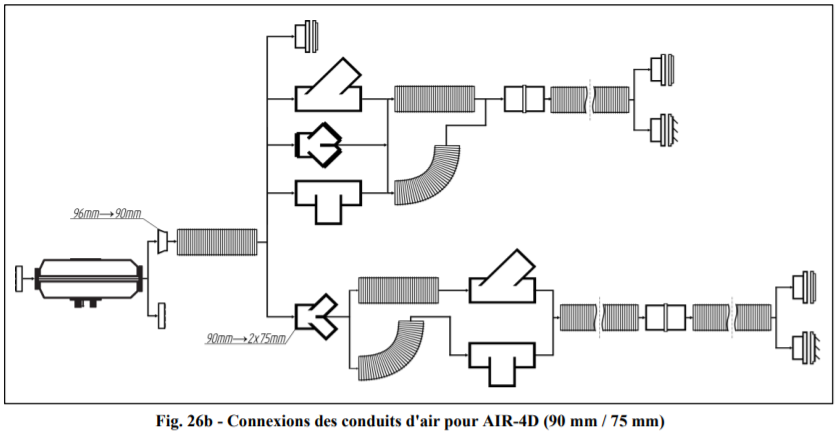

Information : Des adaptateurs en T ou Y peuvent être ajoutés au conduit d'air du chauffage pour distribuer l'air chaud (Fig. 26). Les adaptateurs réduisent le débit total d'air chaud (Fig. 25). Afin de vous assurer que l'option que vous avez sélectionné pour l'installation des conduits d'air est acceptable et n'entraînera pas une réduction massive du débit d'air chaud ou une surchauffe du l'appareil de chauffage, vous devez considérer la distribution de l'air avec les différents composants.

Le système de conduit d'air doit toujours commencer par le diamètre désigné pour le type de chauffage (2D : 60 mm, 4D : 90 mm, 9D : 100 mm), après que ce diamètre puisse être réduit en utilisant différents adaptateurs (voir Fig. 6b/c). L'utilisation de diamètres plus petits que ceux désignés pour le démarrage du système, à la sortie d'air chaud de l'appareil, entraîne une surchauffe de l'appareil de chauffage. Le premier mètre du conduit d'air doit être aussi droit que possible et au diamètre du chauffage .


Le système de conduits d'air doit être aussi simple que possible. Les systèmes compliqués entraînent une perte de chaleur.


Lorsque vous utilisez des conduits d'air à double canaux, un canal doit toujours se terminer par une sortie d'air non fermable


Veuillez lire les instructions du manuel d'installation, p 28 conduit d'air


Y 75 x 60 x 60 mm
