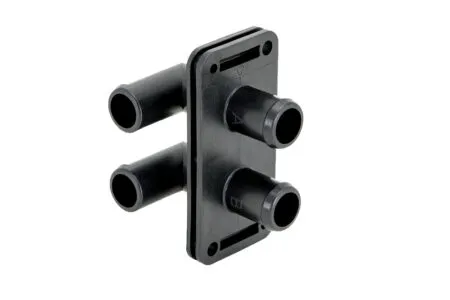

Passe cloison coudé 90° Ø16mm

Passe cloison coudé 90° Ø16mm

https://www.autotermfrance.fr/shop/0142007-passe-cloison-coude-90-ø16mm-2897 https://www.autotermfrance.fr/web/image/product.template/2897/image_1920?unique=e20bc64

passe-cloison coudé à 90° pour circuit d’eau, tuyaux de Ø intérieur 16 mm, en PA66GF30, utilisable de -40 °C à +110 °C.

REF : 0142007

10,00 € 10,00 €

Cette combinaison n'existe pas.

Ajouter au panier


Retour sous 14 jours
Paiement sécurisé
Conditions générales de vente

Contactez-nous
Options de paiement disponibles
Informations sur le plan de paiement sélectionné

27,14 € puis 3 x 24,60 €

Cliquez pour en savoir plus



Passe cloison coudé 90° Ø16 mm, le passe cloison pour circuit flow

Description :

Le passe cloison coudé fait traverser une paroi à votre durite dechauffage flow et le renvoie à angle droit. Il se raccorde à des tuyaux de Ø intérieur 16 mm.

C’est le bon passe paroi quand le tuyau doit longer la cloison juste après l’avoir traversée, ou quand la place manque derrière la paroi pour un passage droit. Ce raccord passe cloison est en polyamide 6.6 chargé 30 % fibre de verre (PA66GF30), un matériau rigide et renforcé, et fonctionne de -40 °C à +110 °C.

Sur un circuit Autoterm Flow 5D, il s’utilise sur la partie en 16 mm, entre les traversées de meubles et les aérothermes. Pour un changement de direction sans traverser de paroi, utilisez le connecteur coudé ⌀ 16 mm. Pour un passage dans l’axe, il y a le passe-cloison droit Ø16 mm.

Passe-cloison coudé 90° Ø16 mm pour circuit d'eau

Il fait passer votre tuyau d'eau à travers une paroi tout en le renvoyant à angle droit.

Son rôle

  • Traverse la paroi et change la direction du tuyau à 90°
  • Raccorde le tuyau de part et d'autre de la paroi
  • Permet de longer la paroi juste après le passage

Points clés

  • Pour tuyaux à eau de Ø intérieur 16 mm
  • Polyamide 6.6 chargé 30 % fibre de verre (PA66GF30)
  • Température de fonctionnement : de -40 °C à +110 °C
Passe cloison coudé D16Existe aussi en version droite
Coudé 90° ou droit : comparer les deux versions

Même diamètre, même matière PA66GF30, même plage de -40 °C à +110 °C : seule la sortie change.

Version droite

  • Le tuyau traverse la paroi dans l'axe
  • Pour un passage en ligne, sans changement de direction

Version coudée 90°

  • Le tuyau change de direction en traversant la paroi
  • Pour longer la paroi juste après le passage
Fiche technique du passe-cloison coudé D16
Désignation
Passe-cloison coudé Ø16 mm
Version
Coudé 90°
Usage
Raccord pour circuit d'eau
Tuyau compatible
Ø intérieur 16 mm
Matière
Polyamide 6.6 chargé 30 % fibre de verre (PA66GF30)
Température de fonctionnement
De -40 °C à +110 °C
Autre version
Droit Ø16 mm
Questions fréquentes sur le passe-cloison coudé 90° Ø16 mm
Quand choisir un passe cloison coudé ?
Un passe cloison coudé est utile quand le tuyau doit longer la paroi juste après l'avoir traversée, ou quand la place manque derrière la cloison pour un passage droit.
Peut-on l'utiliser comme passe paroi ?
Oui. Passe paroi et passe-cloison désignent la même fonction : faire traverser une paroi à un tuyau. Cette version coudée renvoie en plus le tuyau à 90°.
Pour quel tuyau est prévu ce raccord passe cloison ?
Ce raccord passe cloison reçoit les tuyaux à eau de Ø intérieur 16 mm, comme le tuyau ⌀ 16-23 mm. Pour les changements de direction sans traversée, voyez le connecteur coudé ⌀ 16 mm.
En quelle matière est-il fabriqué ?
En polyamide 6.6 chargé à 30 % de fibre de verre (PA66GF30), pour une température de fonctionnement de -40 °C à +110 °C.
Existe-t-il une version droite ?
Oui, le passe-cloison droit Ø16 mm, avec le même diamètre, la même matière et la même plage de température.
